Tugas Sesi 2 (Minggu 1)
Dokumentasi Penggunaan Basic Jaringan - Cisco Paket Tracer
Nayla Rizqy Dermawan
Step1. Persiapkan Perangkat yang Digunakan
1. Perangkat Jaringan:
- 2 Router PT
- 2 Swicth PT
2. Perangkat user:
- 4 PC
* Router digunakan untuk menjadi penghubung antara dua jaringan yang berbeda.
Swicth digunakan untuk menjadi penghubung antara perangkat user dengan perangkat jaringan dalam satu jaringan lokal (LAN).
Step2. Hubungkan Perangkat User dan Perangkat Jaringan (PC-Swicth, Swicth-Router, Router1- Router2)
Kali ini, unutk menghubungkan antara perangkat user dengan perangkat jaringan kita menggunakan kabel Cooper Straight-Through (untuk menghubungkan antara PC-swicth dan swicth-router) dan kabel Cooper Cross-Over (untuk menghubungkan antara router1 dan router2)
Step3. Kongfigurasi IP pada PC (1,2,3,4)

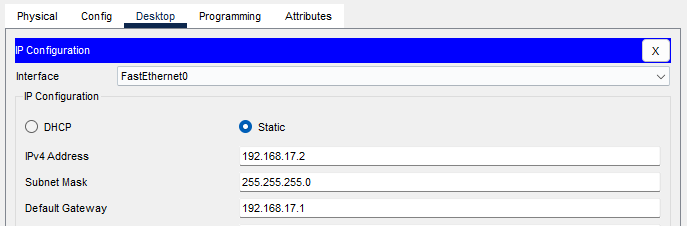

- Klik salah satu PC -> pilih desktop -> ip congfigurasi -> masukkan IPv4 Address (192.168.17.2), dan Default Gateway (192.168.17.1). Settingan ini untuk PC 1 dan PC 3.
- Klik salah satu PC -> pilih desktop -> ip congfigurasi -> masukkan IPv4 Address (192.168.17.3), dan Default Gateway (192.168.17.1). Settingan ini untuk PC 2 dan PC
Step4. Konfigurasi pada Riuter 1 dan Router 2
1. Klik Router 1 -> config
- FastEthernet0/0
IPv4 Address :192.168.1.1
centang pada bagian on
- FastEthernet0/0
IPv4 Address :192.168.17.1
centang pada bagian on
- RIP
Network 192.168.1.1 lalu tekan Add
Network 192.168.17.1 lalu tekan Add
2. Klik Router 1 -> config
- FastEthernet0/0
IPv4 Address :192.168.1.2
centang pada bagian on
- FastEthernet0/0
IPv4 Address :192.168.17.1
centang pada bagian on
- RIP
Network 192.168.1.2 lalu tekan Add
Network 192.168.17.1 lalu tekan Add
Sterp5. Uji Coba Simpel PDU
Tarik atau tambahkan (Add simple PDU) ke 2 PC secara acak, apabila sudah tersambung maka akan muncul tampilan Success Full di last status.
